3UTBシリーズ

三相・複巻・B種絶縁・端子台仕様

10kVA〜50kVA

	適 合 圧 着 端 子

端子台 定格電圧 600V

略 称	形 式 名	定 格 電 流	接続可能電線 及 最大電流	端 子 ネ ジ	A	B	C	D
30	ATL-30	50	3.5m�u-30A 5.5m�u-40A 8m�u-50A 14m�u-70A 22m�u-90A 38m�u-130A	M5	6	7	12.2	5
60	ATL-60	90		M6	8	9	16.7	6
150	ATL-150	160	22m�u-90A 38m�u-130A 60m�u-160A	M10	10	12	22.2	8

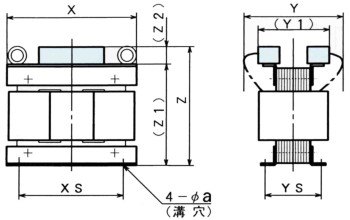

型 名	容 量	形 状	外 形 寸 法（参 考 寸 法)							取 付 寸 法			重 量 約	端 子 台 1次/2次
			X	Y	Y1	Z	Z1	Z2		XS	YS	a
3UTB-	10kVA	3AT	360	260	(187)	390	(341)	(49)		260	165	15	93kg	30/60
3UTB-	15kVA	3AT	500	280	(205)	425	(376)	(49)		400	165	15	140kg	60/60
3UTB-	20kVA	3AT		310	(230)	440	(375)	(65)			190		170kg	150/150
3UTB-	30kVA	3AT	620	330	(235)	530	(465)	(65)		500	200	15	250kg	150/150
3UTB-	50kVA	3AT		400	(305)						255		360kg	150/150

3ＵＴＢシリーズ標準品

型 名	容 量	形 状	外 形 寸 法（参 考 寸 法)							取 付 寸 法			重 量 約	端 子 台 1次/2次
			X	Y	Y1	Z	Z1	Z2		XS	YS	a
3UTB-	2kVA	3AT	260	170	(127)	240	(217)	(23)		120	115	10	24kg	625/625
3UTB-	3kVA	3AT		190	(147)						135		32kg	625/625
3UTB-	5kVA	3AT	300	210	(163)	330	(285)	(45)		195	135	12	52kg	30/30
3UTB-	7.5kVA	3AT	360	250	(173)	325	(280)	(45)		260	155	15	72kg	30/30
