| トランスの仕様 |
| 相数 | 巻線 | 絶縁 | 端子 | 型名 | 容量 | ※1定格 | ※2オプション | |
| シールド | 保護カバー | |||||||
| 単 相 |
複 巻 |
A種 | ベークネジ端子 | NT | 1〜30VA | 300V | × | |
| 50〜3ｋVA | 600V | |||||||
| ラグ端子 （リード線） |
ZR （ZL) |
1〜300VA | 300V | × | ||||
| 端子台 | ZT | 30〜750VA | 600V | ◎ | ||||
| E種 | 端子台 | ZT | 1ｋ〜10ｋVA | 600V | ◎ | |||
| H種 | 端子台 | LTH | 2ｋ〜50ｋVA | 600V | ◎ | |||
| A種 | リード線 | NOL | 5〜150VA | 300V | × | |||
| 単 巻 |
端子台 | ZT | 30〜750VA | 600V | × | ◎ | ||
| E種 | 端子台 | ZT | 1ｋ〜10ｋVA | 600V | × | ◎ | ||
| 三 相 |
複 巻 |
A種 | ベークネジ端子 | 3NT | 100VA〜10ｋVA | 600V | ||
| B種 | 端子台 | 3UTB | 2ｋ〜50ｋVA | 600V | ◎ | |||
| H種 | 端子台 | 3UTH | 2ｋ〜50ｋVA | 600V | ◎ | |||
| スコット | E種 | 端子台 | SD | 0.5X2〜5ｋX2VA | 600V | ◎ | ||
| V逆V | 端子台 | VQ | 1ｋ〜10ｋVA | 600V | ◎ | |||
※1 600V超過時別途打合せ。
※2 ◎印標準装備。 ×印装備不可。
無記入=ご指示のない限り付きません。
■容量計算
| 単相 | 1φP（VA）=E2(V)ＸＩ2(A) | P：容量（VA） |
| 三相 | 3φP（VA）=E2(V)ＸＩ2(A)X√3 | E2：2次電圧(V) |
| 単巻トランス | 自己容量（VA）=P（VA）X（1ーE2(V)最低電圧／E2最高電圧） | Ｉ2：2次電流（A) |
―例―
| 1φ | 1(kVA) | 自己容量=1(kVA)X(1ー200(V)／400(V)) | |||
| 1次：400(V) | ≒0.5(kVA) | ||||
| 2次：200(V) | ※複巻トランスの0.5(kVA)相当にて製作。 |

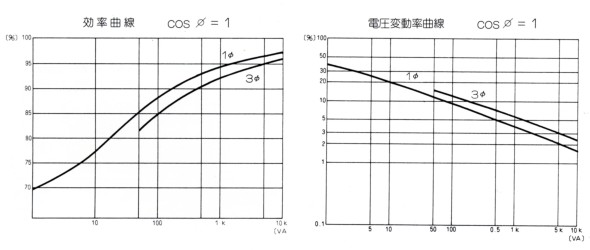

■特性
| 代表機種 | 1φZR、ZT、NT |
| 3φ3ZW、3NT |
|
■トランスの温度上昇
JIS-C6436（1976）
| A種 | E種 | B種 | H種 | |
| 許容最高温度 | 100℃ | 115℃ | 120℃ | 180℃ |
| 温 度 上 昇 | 60℃ | 75℃ | 80℃ | 120℃ |
| 周囲最高温度 | 40℃ | |||
