■トランスの結線図
| 結 線 図 | |
|
|
| 結 線 図 （単相） | 結 線 図 （三相） |
|
|
■複巻・単巻トランスについて
| 複巻トランス： | 1次/2次コイルが上記結線図のように別々に巻かれており、絶縁 を要する場合やシールド（2次接地）を要する場合に適します。 |
|
||||||||||||||||||

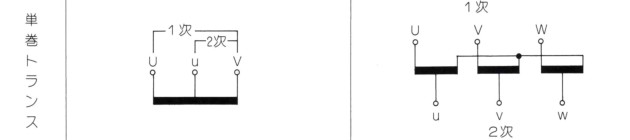

| 単巻トランス： | 1次/2次コイルが上記結線図のように連続して巻かれており、特 に絶縁を要さない場合や省スペース、低予算時に適します。 |
